Geräteauswahl:
Ausführung 2: Lagerausführung: Typ 202565/20-888-000-310-000-23/000 ; Teile-Nr. 00480054
Das Gerät wird zur konduktiven Messung / Regelung der elektroytischen Leitfähigkeit, des spezifischen Widerstandes oder des TDS-Wertes eingesetzt. Zusätzlich bietet der JUMO AQUIS
500 CR die Möglichkeit, die gemessene Leitfähigkeit gemäß einer kundenspezifischen Tabelle
anzuzeigen.An das Gerät können sowohl konduktive Zwei-Elektroden-, als auch Vier-Elektroden-Messzellen angeschlossen werden.
Die Temperaturmessung wird als zweite Eingangsgröße mit einem Pt100/1000 durchgeführt. Je
nach Messgröße ist hierdurch eine spezifische automatische Temperaturkompensation möglich.Die Bedienung des Gerätes erfolgt über Tasten und ein großes LC-Grafikdisplay. Dieses Display
ermöglicht die gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter im Klartext
vereinfacht dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des
Gerätes.Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Anwendung angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung.Typische Einsatzgebiete:Universell einsetzbar in der Wasser- und Abwasserwirtschaft, Brauch-, Prozess- und Abwässer,
Trink-, Brunnen- und Oberflächenwasser, Rein- und Reinstwasserapplikationen, Pharmawasseranwendungen (z.B. gemäß USP, Ph.Eur., WFI), Wasserqualitätsmessungen, TDS-Messungen (ppm bzw. mg/l).Besonderheiten Direkte Umschaltmöglichkeit auf - spezifische Leitfähigkeit (µS/cm bzw.
mS/cm) - spezifischer Widerstand (kΩ x cm
bzw. MΩ x cm) - TDS-Messung (ppm bzw. mg/l) - kundenspezifische TabelleAutomatische Temperaturkompensation:
aus (z.B. USP), linear, ASTM, natürliche
Wässer (EN 27888/ISO 7888)Großes LC-Grafikdisplay mit HintergrundbeleuchtungDisplaydarstellung wählbar: große Ziffern,
Bargraph oder TendenzanzeigeKalibriermöglichkeiten je nach
Messgröße: Zellenkonstante und
TemperaturkoeffizientKalibrierlogbuchAnschlussmöglichkeit von Zwei-Elektroden Messzellen (standard) oder Vier-Elektroden-MesszellenAktivierbare VerschmutzungserkennungAutorange-BetriebSchutzart IP67 bei Aufbaumontage
Schutzart IP65 bei SchaltschrankmontageBedienersprachen umschaltbar:
Deutsch, Englisch, Französisch;
weitere Sprachen über Setup-Programm
nachladbarDurch Setup-Programm: komfortable Programmierung, Anlagendokumentation,
Nachladen weiterer Bedienersprachen
Geräteauswahl:
Ausführung 3: Lagerausführung: Typ 202560/20-888-000-000-000-25/000 ; Teile-Nr. 00491075
Das Gerät wird zur Messung/Regelung des pH-Wertes, der Redox-Spannung oder der NH3-(Ammoniak-) Konzentrationsmessung eingesetzt. Die Funktion kann direkt am Gerät umgeschaltet werden. Je nach Messgröße können Einstabmessketten (z. B. pH-/Redox-Einstabmessketten, gassensitive Sensoren) bzw. getrennte Versionen (Glas-/Metallelektroden
mit separater Bezugselektrode) angeschlossen werden. Als zweite Eingangsgröße dient die
Temperaturmessung, die z. B. mit einem Pt 100/1000 durchgeführt werden kann. Bei den
Messgrößen pH-Wert und NH3
ist damit eine automatische Temperaturkompensation möglich.
Die Bedienung der Geräte erfolgt über eindeutige Tasten und ein großes LC-Grafikdisplay. Dieses Display ermöglicht eine gute Ablesbarkeit des Messwertes. Die Darstellung der Parameter
in Klartext erleichtert dem Bediener die Konfiguration und unterstützt die korrekte Programmierung des Gerätes.
Durch den modularen Aufbau des Gerätes kann es den Erfordernissen der Applikation angepasst werden. Es stehen bis zu vier Ausgänge zur Verfügung.
Besonderheiten • direkte Umschaltmöglichkeit auf
pH-Wert, Redox-Spannung oder der NH3- (Ammoniak-) Konzentration • automatische Temperaturkompensation• großes LC-Grafikdisplay mit Hintergrundbeleuchtung• Displaydarstellung wählbar: Große Ziffern,
Bargraph oder Tendenzanzeige• lötfreie Anschlusstechnik• Kalibriermöglichkeiten je nach Messgröße
Ein-/Zwei-/Drei-Punkt-Kalibrierung• Kalibrierlogbuch • aktivierbare Impedanzmessung bei pH-Wert-Messung• asymmetrischer und symmetrischer
Anschluss von pH-Wert-Sensoren • Anschlussmöglichkeit von pH-ISFET-Sensoren durch integrierten Ausgang
zur Spannungsversorgung des Sensors• Schutzart IP67 bei Aufbaumontage, Schutzart IP65 bei Schaltschrankmontage• Bedienersprachen umschaltbar
Deutsch, Englisch, Französisch;
weitere Sprachen über Setup-Programm
nachladbar• durch Setup-Programm: komfortable Programmierung, Anlagendokumentation,
Nachladen weiterer Bedienersprachen
Geräteauswahl:

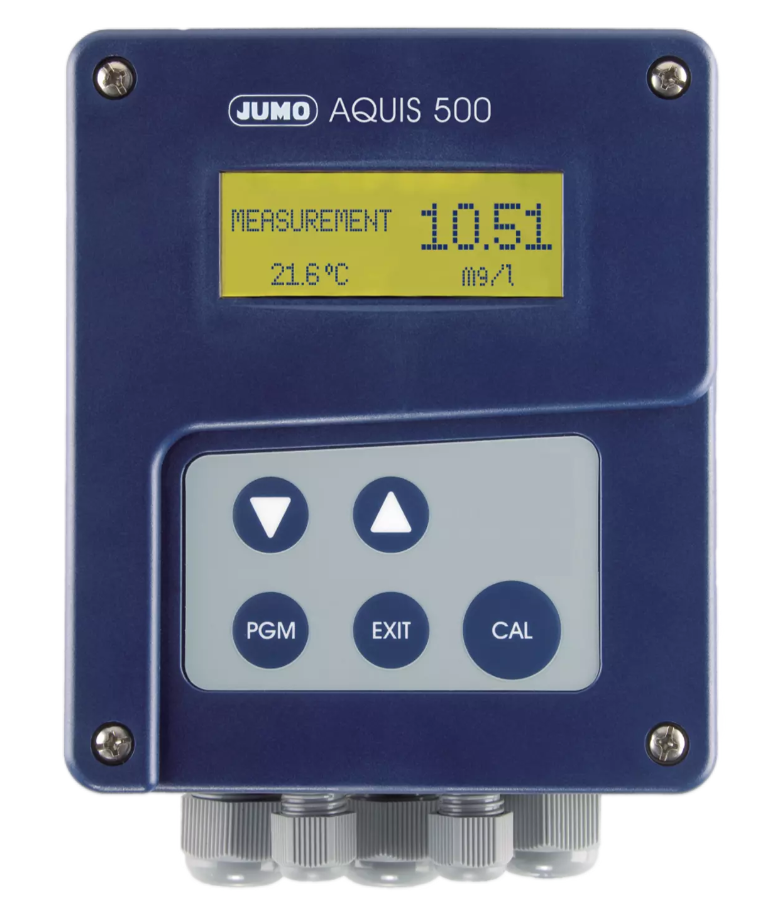

Ausführung 1: Lagerausführung: Typ 202569/20-654-888-000-000-000-23/000 ; Teile-Nr. 00613453
Anzeigegerät/Regler für digitale Sensoren mit
Modbus-Protokoll
Das Gerät verfügt über 1 digitale Schnittstelle, 1 analogen Temperatureingang und 1 Binäreingang. Die digitale Schnittstelle eignet sich zum Anschluss von Sensoren, die über eine ModbusRS485-Schnittstelle verfügen. Falls der angeschlossene Sensor über keinen integrierten Temperatursensor verfügt, kann an den analogen Temperatureingang ein Widerstandsthermometer
Pt100, Pt1000 oder NTC/PTC (bis 4 k) angeschlossen werden. Die Spannungsversorgung für
den digitalen Sensor ist in das Gerät integriert.Die LCD-Grafikanzeige ermöglicht die Darstellung der Eingangssignale als Ziffern bzw. als Bargraph. Die Anzeige der Parameter im Klartext macht die Bedienung leicht verständlich und sicher.Mit zwei optionalen Relaisumschaltkontakten können sowohl einfache Schalt- bzw. Alarmfunktionen als auch anspruchsvolle Regelungsaufgaben mit P-, PI-, PD- und PID-Verhalten realisiert
werden. Auf Wunsch kann das Gerät zusätzlich mit zwei frei parametrier- und skalierbaren Analogausgängen (0 bis 10 V, bzw. 0(4) bis 20 mA) geliefert werden.
Besonderheiten
Anzeige: mg/l, ppm, % SAT, %, ‰, g/l,
ppb, µg/l, NTU, FNU, usw.
Mit dem Setup-Programm sind auch
Sonderdarstellungen möglichgroße LCD-Grafikanzeige mit
Hintergrundbeleuchtung
• Anzeigedarstellung wählbar: große Ziffern,
Bargraph oder Tendenzanzeigeintegrierte Kalibrierroutinen:
Je nach Sensor: Nullpunkt, Endwert
und 2-PunktKalibrierlogbuchSchutzart IP67 bei Aufbaumontage
Schutzart IP65 bei Schaltschrankmontage
• Bedienersprachen (umschaltbar):
Deutsch, Englisch, Französischdurch Setup-Programm (Option): komfortable Programmierung, Anlagendokumentation, Nachladen weiterer
Bediensprachen
Kapazitätsmessung Ionenaustauscherpatrone Unser Neomeris N-FLASH10 Leitfähigkeitsmessgerät im T-Stück mit 3/8 Zoll Anschluss ist ein Leitfähigkeit Messinstrument, das verwendet wird, um die elektrische Leitfähigkeit von Wasser nach Durchströmung der Ionenaustauscher- Patrone zu überwachen. Das Messgerät samt integrierter Messzelle ist batteriebetrieben und fest im T-Stück installiert. Wenn die gemessene elektrische Leitfähigkeit unter dem Grenzwert vom 10µS/cm liegt blinkt die grüne LED, liegt diese darüber, blinkt die rote LED was auf einen benötigten Patronen- oder Harzwechsel hinweist.
Durch das verwendete T-Stücken kann das Messgerät zudem sehr einfach integriert werden und ist dabei optimal im Flüssigkeitsstrom für eine stabile Messung installiert.Messprinzip:
Die Messzelle erzeugt ein elektrisches Signal, welches proportional zur Leitfähigkeit der Flüssigkeit ist. Dieses Signal wird Gerät im verarbeitet und über die im Gerät hinterlegte Programmierung erfolgt die LED Ansteuerung. Anwendung:Leitfähigkeitsmessgeräte werden häufig in Wasseraufbereitungsanlagen der Prozessindustrie eingesetzt.
Technische Daten:Anschluss: 3/8"; weitere auf Anfrage gern möglichMaterial Gehäuse: POM schwarzMaterial Deckel: PlexiglasMaterial Elektroden: V4A 4571Material O-Ring: EPDMZellkonstante: C= 0,6 +/- 10%Max. Betriebsdruck: 6 barMax. Betriebstemperatur: 60°CTemperaturfühler: ohneAnzeige: LED grün <10μS/cmLED rot >10μS/cm
Messbereich:
0-10 μS/cm
|
potentialfreier Relaisausgang:
mit

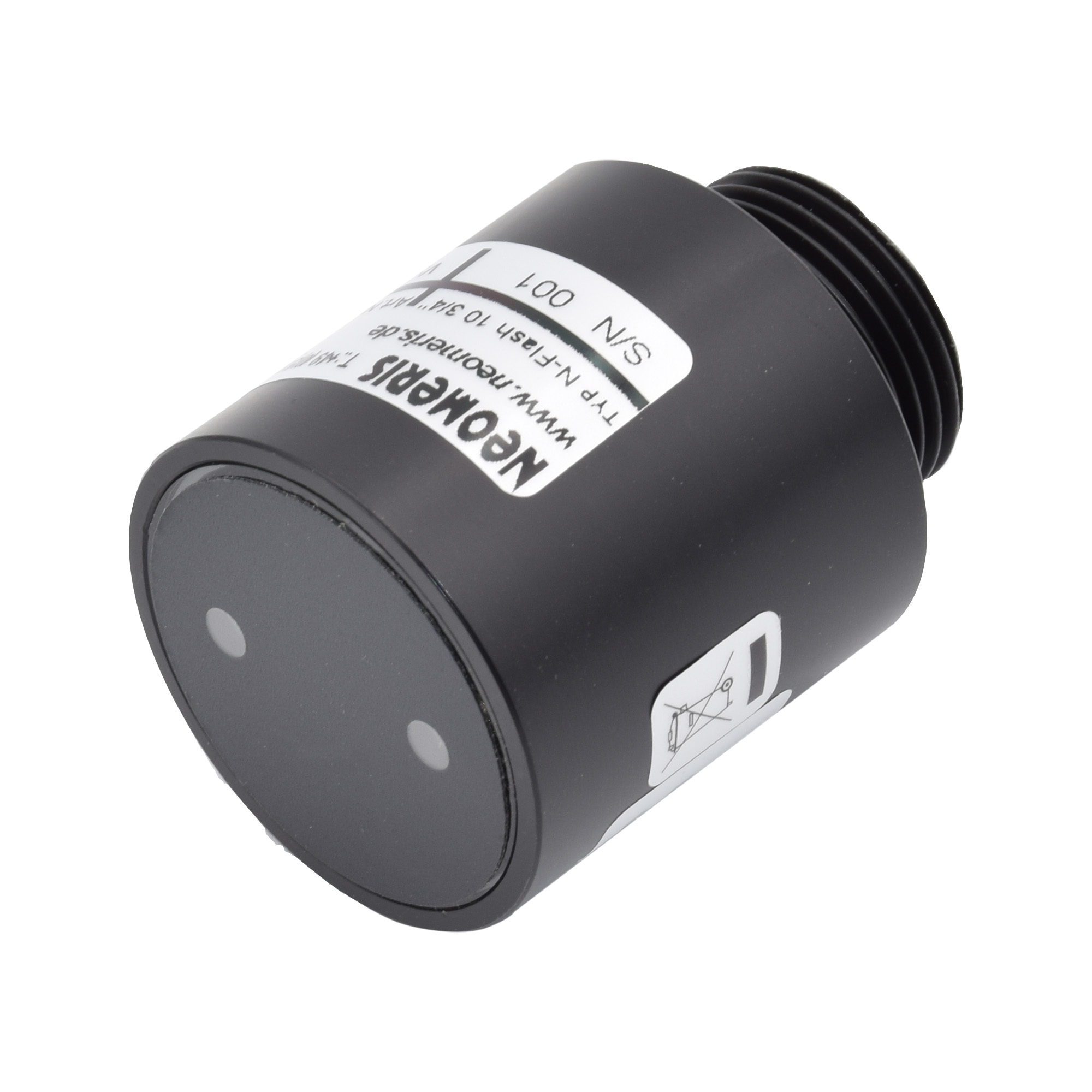

Gerät zur Messung der elektrischen Leitfähigkeit von wässrigen Lösungen in Verbindung mit einer integrierten Zweielektroden-Einschraubmesszelle 3/4 Zoll ohne Temperatur-Kompensation. Die Geräte werden nach dem jeweiligen Messbereich ausgewählt und sind als Variante mit, oder ohne potentialfreiem Relaisausgang erhältlich.AnwendungsbeispieleEnthärter- PatronenVollentsalzungUmkehrosmoseMehrwerteBetrieb an 9 V DC über mitgeliefertes Steckernetzteil1 potentialfreies Relais mit umschaltbarer Wirkungsweise der Relaisansteuerung Grenzwertanzeige optisch mittels LEDsTechnische Daten
Messbereiche: 0 – 10 / 100 / 1000 μS/cm, abhängig vom GerätetypGrenzwertanzeigen: Optisch mittels LEDs, Grenzwerte einstellbar zwischen 0 und 100 % des Messbereiches1 potentialfreier Relaiskontakt, max. 2 A / 250 V AC, 60 W / 62,5 VA (wenn gewählt)Spannungsversorgung: 9 V DC über Steckernetzteil 100 – 240 V ACLeistungsaufnahme: ca. 1 WSchutzart: IP 65Gehäuse: Polycarbonat-Gehäuse, 82 x 60 x 57 mmAnschlüsse: seitlicher Anschluss für Steckernetzteil und 1x Relaisausgang (wenn gewählt)Messzelle: ¾“, PP, PN 6, Tmax. 60°C
Messbereich:
0-100 μS/cm
|
potentialfreier Relaisausgang:
ohne
Gerät zur Messung der elektrischen Leitfähigkeit von wässrigen Lösungen in Verbindung mit einer integrierten Zweielektroden-Einschraubmesszelle 3/4 Zoll ohne Temperatur-Kompensation. Die Geräte werden nach dem jeweiligen Messbereich ausgewählt und sind als Variante mit, oder ohne potentialfreiem Relaisausgang erhältlich.AnwendungsbeispieleEnthärter- PatronenVollentsalzungUmkehrosmoseMehrwerteBetrieb an 9 V DC über mitgeliefertes Steckernetzteil1 potentialfreies Relais mit umschaltbarer Wirkungsweise der Relaisansteuerung Grenzwertanzeige optisch mittels LEDsTechnische Daten
Messbereiche: 0 – 10 / 100 / 1000 μS/cm, abhängig vom GerätetypGrenzwertanzeigen: Optisch mittels LEDs, Grenzwerte einstellbar zwischen 0 und 100 % des Messbereiches1 potentialfreier Relaiskontakt, max. 2 A / 250 V AC, 60 W / 62,5 VA (wenn gewählt)Spannungsversorgung: 9 V DC über Steckernetzteil 100 – 240 V ACLeistungsaufnahme: ca. 1 WSchutzart: IP 65Gehäuse: Polycarbonat-Gehäuse, 82 x 60 x 57 mmAnschlüsse: seitlicher Anschluss für Steckernetzteil und 1x Relaisausgang (wenn gewählt)Messzelle: ¾“, PP, PN 6, Tmax. 60°C
Messbereich:
0-1000 μS/cm
|
potentialfreier Relaisausgang:
mit
Gerät zur Messung der elektrischen Leitfähigkeit von wässrigen Lösungen in Verbindung mit einer integrierten Zweielektroden-Einschraubmesszelle 3/4 Zoll ohne Temperatur-Kompensation. Die Geräte werden nach dem jeweiligen Messbereich ausgewählt und sind als Variante mit, oder ohne potentialfreiem Relaisausgang erhältlich.AnwendungsbeispieleEnthärter- PatronenVollentsalzungUmkehrosmoseMehrwerteBetrieb an 9 V DC über mitgeliefertes Steckernetzteil1 potentialfreies Relais mit umschaltbarer Wirkungsweise der Relaisansteuerung Grenzwertanzeige optisch mittels LEDsTechnische Daten
Messbereiche: 0 – 10 / 100 / 1000 μS/cm, abhängig vom GerätetypGrenzwertanzeigen: Optisch mittels LEDs, Grenzwerte einstellbar zwischen 0 und 100 % des Messbereiches1 potentialfreier Relaiskontakt, max. 2 A / 250 V AC, 60 W / 62,5 VA (wenn gewählt)Spannungsversorgung: 9 V DC über Steckernetzteil 100 – 240 V ACLeistungsaufnahme: ca. 1 WSchutzart: IP 65Gehäuse: Polycarbonat-Gehäuse, 82 x 60 x 57 mmAnschlüsse: seitlicher Anschluss für Steckernetzteil und 1x Relaisausgang (wenn gewählt)Messzelle: ¾“, PP, PN 6, Tmax. 60°C
Gerät zur Messung der elektrischen Leitfähigkeit von wässrigen Lösungen in Verbindung mit Zweielektroden-Messzellen. Ausgeführt als Wandaufbauversion.
• Betrieb an 230 V AC oder 24 V DC möglich
• 2 potentialfreie Relais – Umschalter zur Grenzwert – Schaltung (Hysterese 5 % fest eingestellt)
• Alphanumerische Anzeige mit 2 mal 16 Zeichen
• Temperaturmessung und Temperaturanzeige von 0,0 °C bis 90,0 °C bei Anschluss eines Pt100
• Abschaltbare Temperaturkompensation mit 2,2 % / K bis 90 °C
• Überwachung des Temperatursensors auf Fühlerbruch und Fehlermeldung im Display
• Umschaltbare Wirkungsweise der Relaisansteuerung
• Ausgabe des Messwertes mit 0 – 10 V und 4 – 20 mA
Technische Daten
Messbereiche: abhängig v. d. Messzelle und Verstärkung
Temperaturkompensation: Linear 2,2 % / K, abschaltbar, Referenztemperatur 25 °C,
Grenzwertanzeigen: Optisch mittels 2 LEDs, 2 Grenzwerte einstellbar über den Messbereich
Grenzwert-Ausgänge: 1 potentialfreier Wechsler, max. 6 A / 250 V AC.
1 Wechsler auf 230V AC (Klemme 21)
Analog-Ausgänge: 0 – 10 V, Ra > 1 kOhm; entspricht 0 – 20 / 200 / 2000 μS/cm
4 – 20 mA, Ra < 500 Ohm; entspricht 0 – 20 / 200 / 2000 μS/cm
Spannungsversorgung: 22 - 26 V DC, gegen Verpolung gesichert, potential-getrennt,
1000 V Isolationsspannung, oder 230 V 50/60 Hz
Leistungsaufnahme: Ca. 3 W / 3 VA
Schutzart: IP 65
Gehäuse: Aufputzgehäuse (Polycarbonat) 120 x 122 x 57 mm
Anschlüsse: 4 x M16 Kabeleinführungen an der Unterseite des Gehäuses
Einschraubgewinde:
3/4"
|
LED Konfiguration:
Standard (siehe Text)
|
Messbereich:
0-2000 μS/cm
Hochqualitatives Leitwertmessgerät mit einem 4-20mA Signalausgang zur Weiterleitung des Messwertes an eine, zum Beispiel, übergeordnete Steuerung. Die Messung findet temperaturkompensiert statt und bietet Ihnen daher ein genaues Messergebnis. Auch hier haben wir die Möglichkeit Ihnen eine individuelle Ausführung hinsichtlich der Anschlusses, der LEDs samt Messbereich bis hin zu einem private Label anzubieten. Durch den verwendeten Acrylglas Deckel wird des Licht der LEDs breit gestreut und der aktuelle LED- Status ist bei dunkleren Räumen bereits von weitem zu erkennen.Qualität Made in Germany.Standard LED Konfiguration (1 grüne LED, 1 rote LED):<1500 µS/cm = grün >1500 µS/cm bis <1900µS/cm = grün/rot blinkend >1900 µS/cm = rotTechnische Daten:Messbereich: 0 – 2000 μS/cm Temperaturkompensation: Linear 2,2 % / K, Referenztemperatur 25°CGenauigkeit Leitfähigkeit: +/-10% des maximalen MessbereichsendwertesGenauigkeit Temperatur: +-1,0 °CGrenzwertanzeige: Optisch über LED
Analoger Ausgang: 4-20 mA = 0-2000 μS/cmSpannungsversorgung: 24 VDC +-10%Stromverbrauch: < 2,5WEinschraubgewinde: 3/4"Gehäuse: POM (Polyoxymethylen)Vision-Panel: PMMA (Acrylglas)Elektroden: Rostfreier Stahl 1.4571Abmessungen: Durchmesser 60 mm x 60 mm (oben) / 100 mm (gesamt)Dichtungen Elektroden: EPDM, 28 x 3 mmDichtung Gehäuse: EPDM, 50 x 2 mmEinsatzgrenzen: P max: 6 bar; T max: 50 °CSchutzklasse: IP 65*
Hochqualitatives Leitwertmessgerät mit einem 4-20mA Signalausgang zur Weiterleitung des Messwertes an eine, zum Beispiel, übergeordnete Steuerung. Die Messung findet temperaturkompensiert statt und bietet Ihnen daher ein genaues Messergebnis. Auch hier haben wir die Möglichkeit Ihnen eine individuelle Ausführung hinsichtlich der Anschlusses, der LEDs samt Messbereich bis hin zu einem private Label anzubieten. Durch den verwendeten Acrylglas Deckel wird das Licht der LEDs breit gestreut und der aktuelle LED- Status ist bei dunkleren Räumen bereits von weitem zu erkennen.Qualität Made in Germany.Unser Messgerät ist zudem besonders für die Mischbettpatronen Überwachung im klinischen Umfeld geeignet.Standard LED Konfiguration (1 grüne LED, 1 rote LED):<0,5 µS/cm = grün >0,5µS/cm bis <1µS/cm = grün/rot blinkend >1 µS/cm = rotTechnische Daten:Messbereich: 0 – 2 μS/cm / nach KundenwunschTemperaturkompensation: Linear 2,2 % / K, Referenztemperatur 25°CGenauigkeit Leitfähigkeit: +/-5% des maximalen MessbereichsendwertesGenauigkeit Temperatur: +-1,0 °CGrenzwertanzeige: Optisch über LED
Analoger Ausgang: 4-20 mA = 0-2 μS/cmAnschlusskabel: 5 MeterSpannungsversorgung: 24 VDC +-10%Stromverbrauch: < 2,5WEinschraubgewinde: 3/4" (Änderung nach Kundenwunsch möglich)Gehäuse: POM (Polyoxymethylen)Vision-Panel: PMMA (Acrylglas)Elektroden: Rostfreier Stahl 1.4571Abmessungen: Durchmesser 60 mm x 60 mm (oben) / 100 mm (gesamt)Dichtungen Elektroden: EPDM, 28 x 3 mmDichtung Gehäuse: EPDM, 50 x 2 mmEinsatzgrenzen: P max: 6 bar; T max: 50 °CSchutzklasse: IP 65*
Einschraubgewinde:
Ihr Wunschgewinde
|
LED Konfiguration:
Standard (siehe Text)
|
Messbereich:
0-50 μS/cm
Hochqualitatives Leitwertmessgerät mit einem 4-20mA Signalausgang zur Weiterleitung des Messwertes an eine, zum Beispiel, übergeordnete Steuerung. Die Messung findet temperaturkompensiert statt und bietet Ihnen daher ein genaues Messergebnis. Auch hier haben wir die Möglichkeit Ihnen eine individuelle Ausführung hinsichtlich der Anschlusses, der LEDs samt Messbereich bis hin zu einem private Label anzubieten. Durch den verwendeten Acrylglas Deckel wird des Licht der LEDs breit gestreut und der aktuelle LED- Status ist bei dunkleren Räumen bereits von weitem zu erkennen.Qualität Made in Germany.Standard LED Konfiguration (1 grüne LED, 1 rote LED):<20 µS/cm = grün >20 µS/cm bis <40µS/cm = grün/rot blinkend >40 µS/cm = rotTechnische Daten:Messbereich: 0 – 50 μS/cm Temperaturkompensation: Linear 2,2 % / K, Referenztemperatur 25°CGenauigkeit Leitfähigkeit: +/-10% des maximalen MessbereichsendwertesGenauigkeit Temperatur: +-1,0 °CGrenzwertanzeige: Optisch über LED
Analoger Ausgang: 4-20 mA = 0-50 μS/cmSpannungsversorgung: 24 VDC +-10%Stromverbrauch: < 2,5WEinschraubgewinde: nach KundenwunschGehäuse: POM (Polyoxymethylen)Vision-Panel: PMMA (Acrylglas)Elektroden: Rostfreier Stahl 1.4571Abmessungen: Durchmesser 60 mm x 60 mm (oben) / 100 mm (gesamt)Dichtungen Elektroden: EPDM, 28 x 3 mmDichtung Gehäuse: EPDM, 50 x 2 mmEinsatzgrenzen: P max: 6 bar; T max: 50 °CSchutzklasse: IP 65*
Einschraubgewinde:
3/4"
|
LED Konfiguration:
Standard (siehe Text)
|
Messbereich:
Ihr Wunschmessbereich
Hochqualitatives Leitwertmessgerät mit einem 4-20mA Signalausgang zur Weiterleitung des Messwertes an eine, zum Beispiel, übergeordnete Steuerung. Die Messung findet temperaturkompensiert statt und bietet Ihnen daher ein genaues Messergebnis. Auch hier haben wir die Möglichkeit Ihnen eine individuelle Ausführung hinsichtlich der Anschlusses, der LEDs samt Messbereich bis hin zu einem private Label anzubieten. Durch den verwendeten Acrylglas Deckel wird des Licht der LEDs breit gestreut und der aktuelle LED- Status ist bei dunkleren Räumen bereits von weitem zu erkennen.Qualität Made in Germany.Standard LED Konfiguration (1 grüne LED, 1 rote LED):<20 µS/cm = grün >20 µS/cm bis <40µS/cm = grün/rot blinkend >40 µS/cm = rotTechnische Daten:Messbereich: nach WunschTemperaturkompensation: Linear 2,2 % / K, Referenztemperatur 25°CGenauigkeit Leitfähigkeit: +/-10% des maximalen MessbereichsendwertesGenauigkeit Temperatur: +-1,0 °CGrenzwertanzeige: Optisch über LED
Analoger Ausgang: 4-20 mA = 0- ... μS/cm (gemäß gewählten Messbereich)Spannungsversorgung: 24 VDC +-10%Stromverbrauch: < 2,5WEinschraubgewinde: 3/4"Gehäuse: POM (Polyoxymethylen)Vision-Panel: PMMA (Acrylglas)Elektroden: Rostfreier Stahl 1.4571Abmessungen: Durchmesser 60 mm x 60 mm (oben) / 100 mm (gesamt)Dichtungen Elektroden: EPDM, 28 x 3 mmDichtung Gehäuse: EPDM, 50 x 2 mmEinsatzgrenzen: P max: 6 bar; T max: 50 °CSchutzklasse: IP 65*
