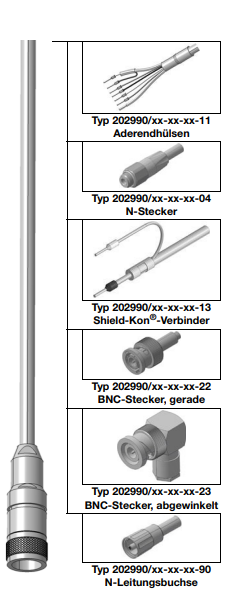

Anschlusskabel für pH/Redox Länge: 3 Meter Leitungsart: Anschlusskabel pH und Redox Ø 5 mm, 75 °C Anschlussende 1 (sensorseitig): drehbare Kabelbuchse Anschlussende 2 (geräteseitig): ohne Elektronische Sensoren zur Flüssigkeitsanalyse erfordern spezielle Anschlussleitungen und Steckverbinder. Grundsätzlich gilt: Die Verbindung zwischen einem elektrochemischen Sensor und dem Messumformer/Anzeiger/Regler sollte so kurz wie möglich sein. Normalerweise beträgt die Leitungslänge 5 bis 10 m, um eine hohe Funktionssicherheit zu gewährleisten. Falls in Ausnahmefällen größere Leitungslängen erforderlich sind, sollten die technischen Unterlagen der Sensoren und Messgeräte konsultiert werden. Die Leitung zwischen Sensor und Auswertgerät muss direkt verlegt werden, ohne Unterbrechungen wie Klemmleisten oder Kabelverlängerungen. pH- und Redoxmessung Für die pH- und Redoxmessung werden spezielle Koaxialleitungen verwendet, die einen besonderen Aufbau aufweisen. Bei diesen Messungen erzeugt der Sensor Gleichspannungen niedriger Intensität, die zum Auswertgerät übertragen werden. Aufgrund des teilweise sehr hohen Innenwiderstands (potentiostatisches Messprinzip mit Innenwiderständen bis zu mehreren Gigaohm) sind diese Messungen äußerst empfindlich gegenüber elektrischen Störungen und Strahlungseinflüssen. Selbst minimale Bewegungen der Leitung können unter ungünstigen Bedingungen zu Messwertverfälschungen führen. Durch eine zusätzliche Isolationsschicht der JUMO-Koaxialleitung wird der Isolationswiderstand erhöht, was eine sichere Anbindung des Sensors an den Messumformer ermöglicht. Herkömmliche Koaxialleitungen aus dem Antennen- und Computerbereich sind für diese Anwendung nicht geeignet und können die Sensoren beschädigen. Dies kann sowohl zu einem sofortigen Ausfall des Sensors als auch zu einer verkürzten Lebensdauer führen. Für Mehrfachsensoren, beispielsweise mit integrierten Temperaturfühlern, stehen Koaxialleitungen mit Einzeladern zur Verfügung, wie zum Beispiel das Variopin (VP). Häufige Fragen Passt dieses Kabel zu meiner pH- oder Redox-Elektrode? Ja, wenn Ihre Elektrode eine drehbare Kabelbuchse (sensorseitig) hat, können Sie dieses Anschlusskabel problemlos verwenden. Wofür ist das offene Kabelende ohne Stecker gedacht? Das offene Ende ist ideal, wenn Sie das Kabel direkt an ein Messgerät oder eine vorhandene Klemme anschließen möchten. Warum hat das Kabel eine drehbare Buchse am Sensorende? Die drehbare Buchse erleichtert das Anschließen und verhindert, dass sich das Kabel beim Montieren verdreht. Kann ich das Kabel auch verlängern oder kürzen? Das offene Ende kann bei Bedarf angepasst, gekürzt oder an einen passenden Stecker angeschlossen werden. Ist das Kabel für den Einsatz im Wasser oder feuchten Bereichen geeignet? Ja, es ist für typische Messumgebungen rund um pH- und Redox-Messungen ausgelegt. Wie verbinde ich das Kabel richtig mit meiner Elektrode? Die drehbare Buchse einfach auf den Anschluss der Elektrode aufstecken und festdrehen. Ist das Kabel auch für den dauerhaften Einsatz geeignet? Ja, es ist für den regelmäßigen und dauerhaften Betrieb von pH- oder Redox-Messsystemen gedacht. Was mache ich, wenn ich unsicher bin, ob das Kabel passt? Schicken Sie uns kurz die Daten Ihrer Elektrode oder Ihres Messgeräts – wir helfen Ihnen gerne weiter.
Unser Durchflusszellen-Kit ist ein einfaches und wirtschaftliches Mittel zur Montage von pH- und Redox-Elektroden für Inline-Anwendungen. Kompatibel mit allen 12 mm Elektroden.
Unser Durchflusszellen-Kit ist ein einfaches und wirtschaftliches Mittel zur Montage von pH- und Redox-Elektroden für Inline-Anwendungen. Kompatibel mit allen 12 mm Elektroden.
Typische Anwendungsbereiche• industrielle und kommunale, allgemeine Wasser- und Abwassertechnik• Prozessmessungen, Galvaniken, Endkontrollen, Neutralisationsanlagen• Trink- und Brunnenwasser, Kesselspeisewasser• leicht verschmutzte Abwässer• Doppelkammer-Ausführung bei Anwesenheit von Elektrodengiften (z. B. Sulfiden, Cyaniden)• Tieftemperaturanwendungen (-30 ... +30 °C), z. B. Messung in Kühlanlagen• fluoridhaltige (Flusssäure-) Medien bis 1000 mg/l HF• Hochalkali-Anwendungen (verringerter Alkalifehler bei pH-Werten > pH 12)Besonderheiten• hochwertige Zirkondioxid-Diaphragmen (Glasfaserdiaphragma bei Kunststoffschaft)• Patronenableitsystem mit silberionenfreiem Bezugselektrolyt• druckfeste Ausführungen bis 10 bar (50 °C)• Temperaturbereich: bis -5 ... +80 °C (90 °C bei Redox) bzw. -30 ... +30 °C (bei TT-Ausführung)• optional integrierbare Temperaturfühler• optionale Salzvorlage zur Erhöhung der Standzeiten in Medien mit geringerer Leitfähigkeit bzw. in Trinkwasser• JUMO-HA-Glas bei Dauermessungen im Bereich bis pH 14• Redox-Ausführungen mit Platin- bzw. Goldkuppe bis ±2000 mV

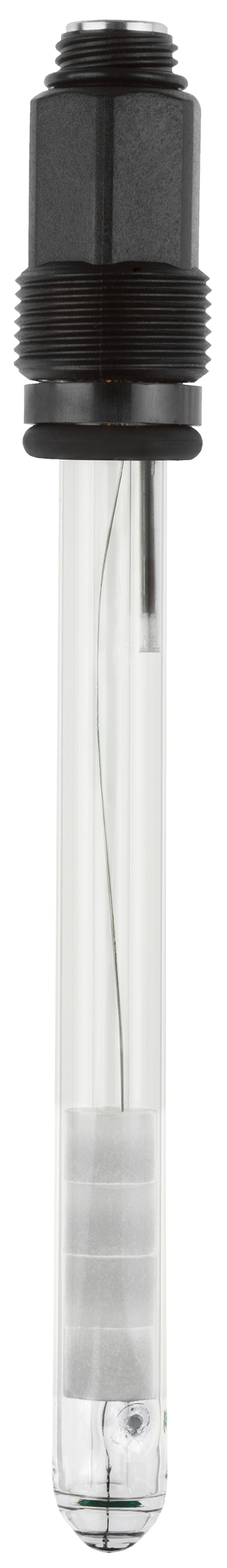

Wer eine Redox-Elektrode sucht, die auf schwierige Medien, robuste Prozessbedingungen und eine möglichst standfeste Ausführung ausgelegt ist, trifft mit dieser JUMO tecLine Variante eine sehr gute Wahl. JUMO tecLine Redox-Elektrode mit Glasschaft, Platin-Kuppe, PTFE-Ring, Schraubkopf Pg13,5 (S8), 120 mm und Salzvorlage Diese Redox-Elektrode ist für anspruchsvolle Redoxmessungen in Wasser und wässrigen Medien ausgelegt. Sie eignet sich besonders für Anwendungen, in denen der Sensor auch unter schwierigeren Prozessbedingungen zuverlässig arbeiten soll. Durch die Kombination aus Glasschaft, Platin-Kuppe, PTFE-Ring-Diaphragma, Schraubkopf Pg13,5 (S8), 120 mm Einbaulänge und Salzvorlage ist diese Ausführung auf den professionellen Einsatz in belasteten Medien abgestimmt und deutlich robuster ausgelegt als einfache Standardlösungen. Technische Daten Grundtyp: Glasschaft Aktivteil: Platin-Kuppe Redoxmessbereich: ±2000 mV Temperaturbereich: -5 bis +90 °C Diaphragma: PTFE-Ring Elektrischer Anschluss an Elektrode: Schraubkopf Pg13,5 (S8) Ableitsystem: Patronen-Ableitsystem Einbaulänge: 120 mm Typenzusatz: Salzreserve Vorteile und Besonderheiten Ein wesentlicher Vorteil dieser Variante liegt in ihrer Eignung für Medien, in denen Verschmutzungen, Feststoffpartikel oder ölhaltige Bestandteile die Messung erschweren können. Genau dafür ist das PTFE-Ring-Diaphragma besonders interessant, da es für anspruchsvollere Bedingungen ausgelegt ist und in solchen Anwendungen Vorteile gegenüber empfindlicheren Standardausführungen bietet. Das macht die Elektrode vor allem für Anwender attraktiv, die bei ihrer Redoxmessung auf eine verlässliche und möglichst standfeste Lösung angewiesen sind. Warum sollte man genau diese Elektrode kaufen? Diese Ausführung ist besonders sinnvoll, wenn die Messstelle nicht nur zuverlässig arbeiten, sondern auch mit schwierigeren Medien zurechtkommen soll. Die Platin-Kuppe ist für Redoxmessungen bis ±2000 mV ausgelegt und damit für viele industrielle Anwendungen geeignet. Die Glasschaft sorgt für eine bewährte, prozesstaugliche Ausführung, während die Salzvorlage dabei helfen kann, die Standzeit in Medien mit geringerer Leitfähigkeit zu erhöhen. Gerade in Anwendungen, in denen nicht ständig gewechselt oder nachjustiert werden soll, ist das ein praktischer Vorteil. Auch die Anschlussseite ist auf den professionellen Einsatz ausgelegt. Der Schraubkopf Pg13,5 (S8) ermöglicht eine passende Anbindung an geeignete Messtechnik. Mit der Einbaulänge von 120 mm eignet sich die Elektrode für viele gängige Messstellen. Zusammen mit dem Patronen-Ableitsystem ergibt sich eine durchdachte Ausführung für Prozesse, in denen robuste Redoxmesstechnik und eine möglichst zuverlässige Arbeitsweise gefragt sind. Typische Einsatzbereiche industrielle Abwassertechnik allgemeine Prozessmessungen Galvanik Papierindustrie Getränkeindustrie ölhaltige Abwässer, Suspensionen, Lacke und Medien mit Feststoffpartikeln fluoridhaltige Medien bis 1000 mg/l HF
Die Kalibrierungsbox wird für die Kalibrierung von Modbus- und 4-20mA-Sensoren verwendet. Die Drähte der Sensoren werden an die Klemmleiste an der Vorderseite der Box angeschlossen und die Box wird über eine USB- Schnittstelle mit einem Computer verbunden.Vorteile:Einfache und sichere Kalibrierung der Modbus-Sensoren
Das modulare Redox Messpaket besteht aus einem 3 Meter Anschlusskabel, einem Modbus Kopftransmitter, der Sensoraufnahme sowie dem Redox-Sensor. Aufgrund der Konstruktion des Sensoraufbaus muss ausschließlich die Redox Flachkopfelektrode gewechselt werden. Alle anderen Bestandteile dieses Systems können kontinuierlich genutzt werden. Für eine optimale Prozesseinbindung wird der NeoTec Sensor mit einem passenden T-Stück ausgeliefert. Vorteile:Vorkonfiguriert für NeoTecMaster® Modularer Aufbau Industriestandard Ressourcen schonend
Der Redox Sensor aus der Produktreihe NeoTec Select Standard mit im Sensorkörper fest vergossenem 4 – 20 mA Modul.Vorteile:Vorkonfiguriert für NeoTecMaster® Industriestandard Als Tauchsonde einsetzbar
Der Redox Sensor aus der Produktreihe NeoTec Select Standard mit im Sensorkörper fest vergossenem 4 – 20 mA Modul.Vorteile:Vorkonfiguriert für NeoTecMaster® Industriestandard Als Tauchsonde einsetzbar
Der Redox Sensor aus der Produktreihe NeoTec Select Standard mit einem im Sensorkörper fest vergossenem Modbusmodul.Vorteile:Vorkonfiguriert für NeoTecMaster® Industriestandard Als Tauchsonde einsetzbar
Der Redox Sensor aus der Produktreihe NeoTec Select Standard mit einem im Sensorkörper fest vergossenem Modbusmodul.Vorteile:Vorkonfiguriert für NeoTecMaster® Industriestandard Als Tauchsonde einsetzbar
