Unser Durchflusszellen-Kit ist ein einfaches und wirtschaftliches Mittel zur Montage von pH- und Redox-Elektroden für Inline-Anwendungen.
Kompatibel mit allen 12 mm Elektroden.
Unser Durchflusszellen-Kit ist ein einfaches und wirtschaftliches Mittel zur Montage von pH- und Redox-Elektroden für Inline-Anwendungen.
Kompatibel mit allen 12 mm Elektroden.

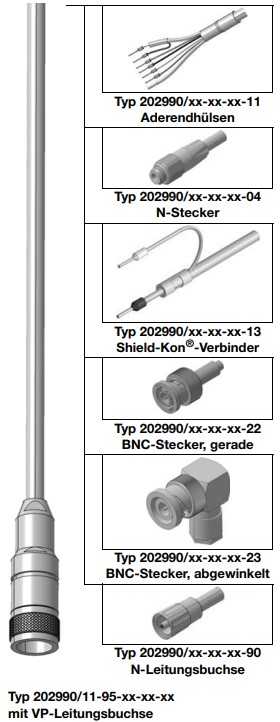

Beim Einsatz elektrochemischer Sensoren für die Flüssigkeitsanalyse werden spezielle Anschlussleitungen und Steckverbinder verwendet. JUMO bietet hier eine Auswahl bewährter Ausführungen an. Diese sind entweder als fertig konfektionierte Anschlussleitung, als lose Rollenware bzw. als Einzelstecker/-buchsen zur Selbstmontage lieferbar.Grundsätzlich gilt:Die Messung zwischen einem elektrochemischen Sensor und dem Messumformer/Anzeiger/Regler sollten so kurz wie möglich gewählt werden. Typische Leitungslängen sind hier 5 bis 10m mit hoher Funktionssicherheit. Müssen in Ausnahmefällen größere Leitungslängen gewählt werden, sind hier die technischen Unterlagen der Sensoren und Messgeräte zu beachten. Die Leitung zwischen Sensor und Auswertegerät muss direkt und ohne Unterbrechung (z.B. Klemmleisten) oder Kabelverlängerungen verlegt werden.pH- und Redoxmessung:Bei der pH- und Redoxmessung werden Koaxialleitungen mit besonderem Aufbau eingesetzt. Bei diesen Messungen werden vom Sensor Gleichspannungen niedriger Pegel erzeugt und zum Auswertegerät übertragen. Diese teilweise sehr hochohmigen Messungen (potenziostatisches Messprinzip, Innenwiderstände bis mehre Gigaohm) sind empfindlich gegenüber elektrischen Störungen und Einstrahlungen. Selbst eine Bewegung der Leitung kann in ungünstigen Verhältnissen Messwertverfälschungen erzeugen. Eine zusätzliche Isolationsschicht der JUMO-Koaxialleitung erhöht den Isolationswiderstand der Leitung und ermöglicht dadurch die sichere Anbindung des Sensors an den Messumformer. Übliche Koaxialleitungen aus dem Antennen- und Computerbereich sind nicht geeignet und können die Sensoren schädigen. Das kann sowohl zum sofortigen Ausfall des Sensors als auch zu einer reduzierten Lebensdauer führen. Für Mehrfachsensoren z.B. mit integrierten Temperaturfühlern stehen Koax-Leitungen mit Einzeladern zur Verfügung (z.B. Variopin (VP))Konduktive Leitfähigkeitsmessung:Die Anschlussleitungen für konduktive Leitfähigkeitssonden sind ebenfalls speziell für die Anwendung optimiert bzw. ausgewählt. Hier werden Wechselspannungen geringer Amplitude im Bereich weniger Hertz bis zu einigen Kilohertz übertragen. Diese Messleitungen sind deshalb grundsätzlich mit Schirmung ausgestattet. Die Schirmung selbst ist nach den gültigen technischen Regeln und applikationsbezogen auszuführen. Die Einzeladern müssen zur Erhöhung der Signalsicherheit "Twisted-Pair" verdrillt werden.Besonderheiten:- konfektionierte Anschlussleitungen in hoher Qualität- höchst mögliche Schutzart bei werkseitiger Montage- vielfältiges Stecker-/Buchsen-Spezialprogramm- kundenspezifische Ausführungen auf Anfrage
